Daniel Allaire bbd0972f58 docs : figures annotées des 7 autres vues du GUI (série complète) ...

Complète la série d'illustrations commencée avec la vue Serveurs : les 7
autres vues de la console (Applications, Bases × 2 — serveur BD et fiche de
base —, Domaines, Flux, Couches, Réseau), chacune en capture PNG + version
annotée en SVG AUTO-CONTENU (PNG intégré en base64, un seul fichier portable
qui rend dans les .md, le wiki Forgejo, un navigateur).

Même moule que Set-OPS-Serveurs-annote.svg : 8 repères aux couleurs Alliance
Boréale + légende deux colonnes. Points saillants par vue :

- Applications : catalogue des applis, éditeur (rôle/hôte/port/FQDN exposé),
  relations déclaratives (requiert/liens/bases), dépendances causales.
- Bases : serveurs SGBD + bases applicatives « nom @ serveur », bases hébergées.
- Bases (fiche) : portée/consommateur/serveur, secret Vault (jamais en clair),
  DSN dérivé masqué.
- Domaines : zones DNS publique vs interne, autorité/edge/DNSSEC, expositions.
- Flux : matrice d'audit (source de nftables ET justification), sens/chiffrement.
- Couches : ordre de déploiement en 6 couches (socle → agents), lecture seule.

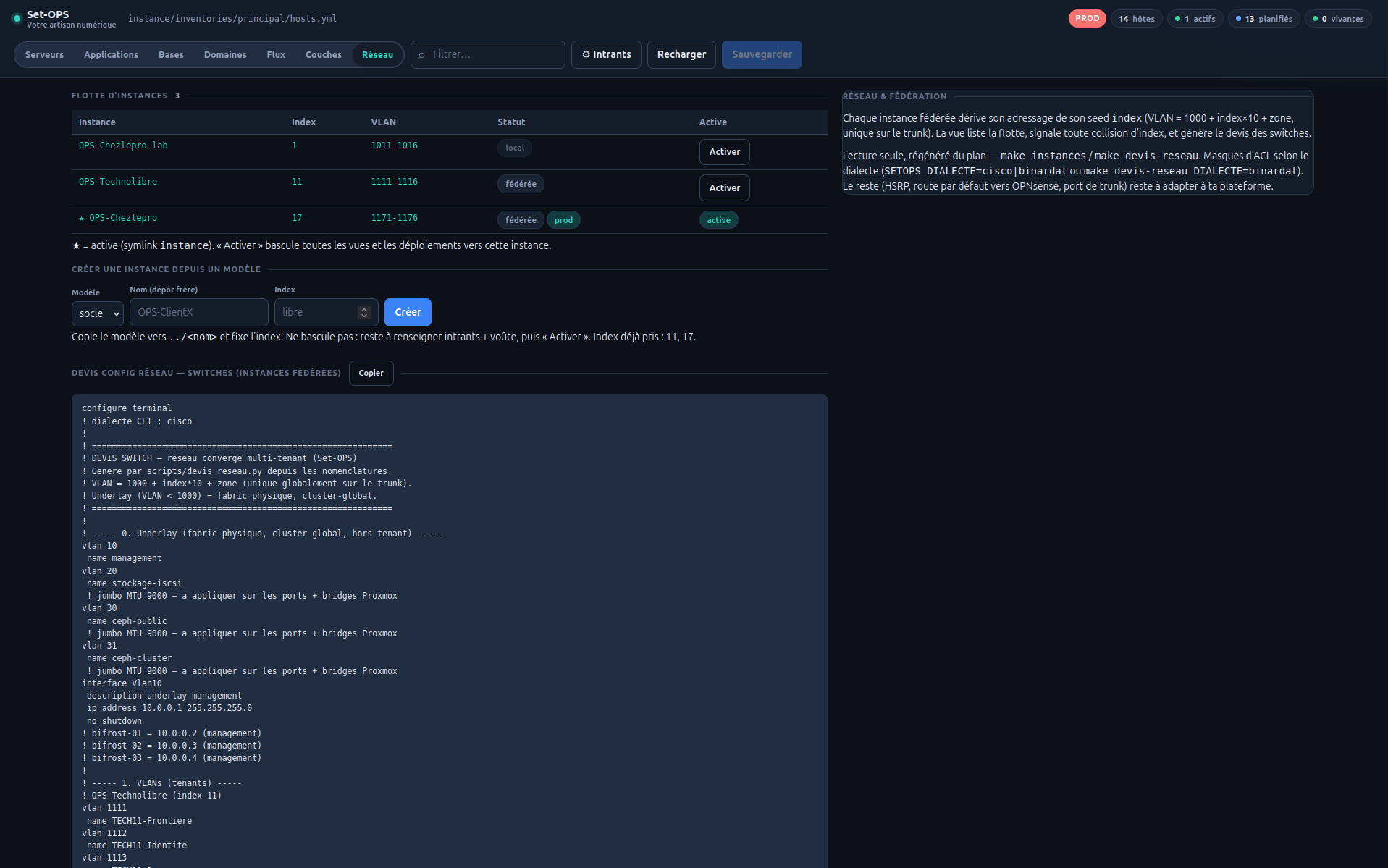

- Réseau : flotte multi-instances, adressage dérivé du seed, bascule, devis switches.

La série des 8 vues est désormais complète — prête à intégrer aux .md / au wiki.

Co-Authored-By: Claude Opus 4.8 <noreply@anthropic.com>

2026-07-28 13:48:36 -04:00
